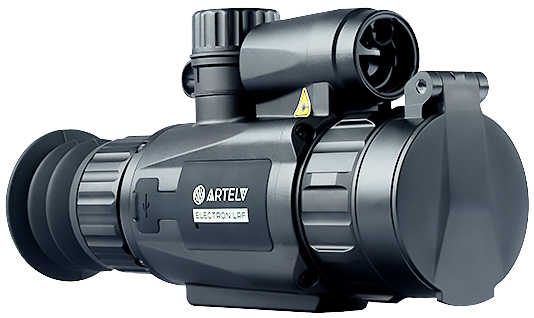

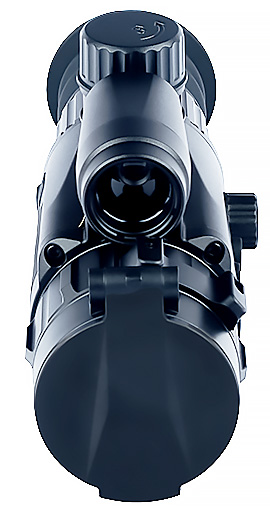

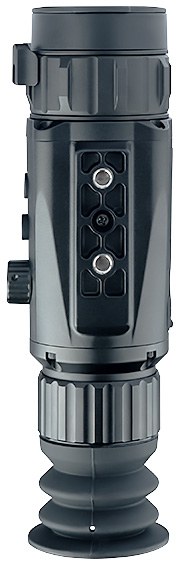

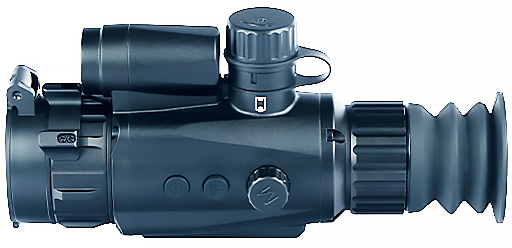

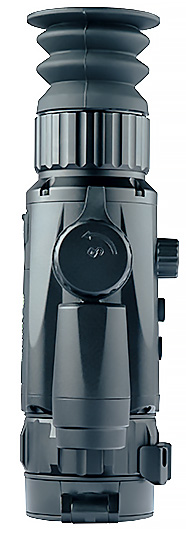

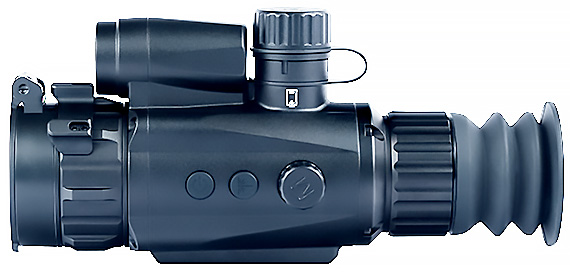

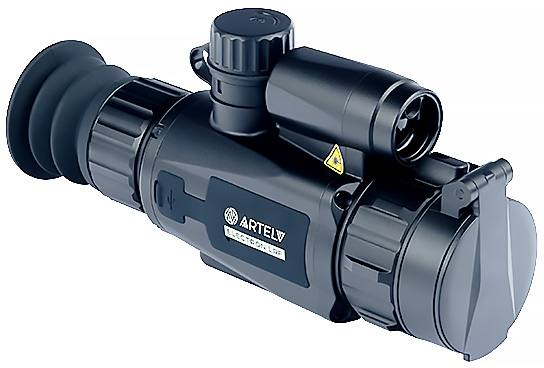

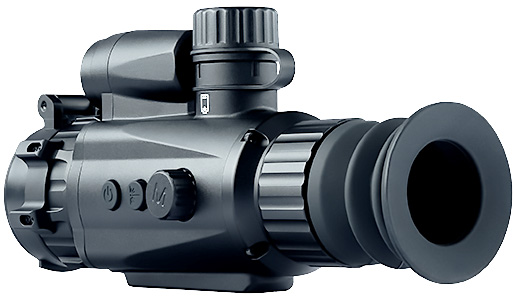

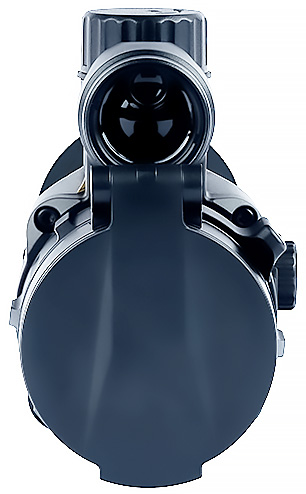

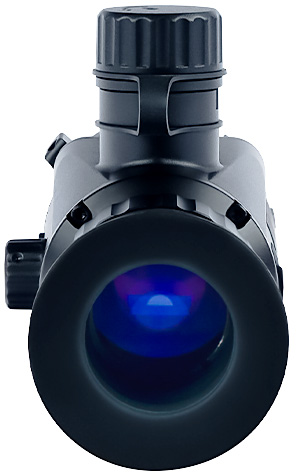

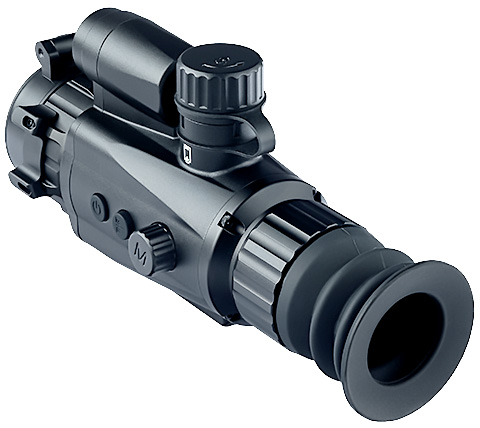

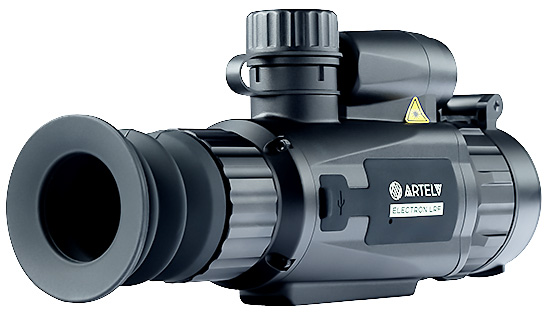

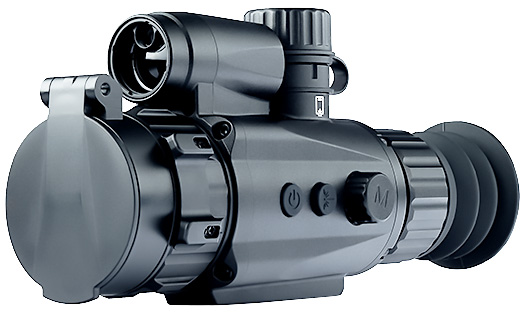

Тепловизионный прицел Artelv Electron 2,4x, F25mm, 384x288 (BK, LRF 1200 м, 12 µm, NETD<17.5 mK)
Описание и характеристики
Тепловизионные прицелы ARTELV Electron - это эффективные инструменты для охоты и решения высокоточных задач.
ARTELV Electron сочетает в себе высокопроизводительный инфракрасный детектор и полноцветный AMOLED-дисплей с высоким разрешением, что позволяет реализовать отличное качество изображения.
Лазерный дальномер с максимальной дальностью до 1200 метров и интеллектуальные баллистические настройки гарантируют высокую точность при стрельбе.
Кроме того, устройство предлагает множество встроенных функций, таких как:
- Пользовательские данные пристрелки:
Всего 10 профилей: от А до J.
Каждый профиль хранит настройки, связанные с таблицами стрельбы, расстоянием, формой, цветом, пристрелкой и компенсацией точки попадания.
10 групп профилей:
- Функция отслеживание горячих точек
- Цифровое увеличение (1х, 2х, 4х) и режим «картинка в картинке» (PIP)
- Регулировка яркости, контрастности и чёткости изображения в градации от 1 до 8 по каждой настройки
- Расширенные индивидуальные настройки изображения: яркость, контрастность, чёткость (с диапазоном регулировки от 1 до 8 уровней каждая)
- Выбор режима наблюдения: Поиск, Лес, Пользовательский
Поиск - режим повышает контрастность и выделяет объекты с высокой температурой. При этом объекты с низкой температурой становятся менее заметными.
Режим идеально подходит для быстрого обнаружения тепловых целей.
Лес - алгоритм расширенного динамического диапазона, улучшение затемненных областей, отображение как цели, так и фона. Подходит для использования в лесной местности.
Пользовательский - ручная настройка и сохранение параметров яркости, контрастности и резкости.
- Запись фото и видео со звуком
- Запись выстрела RAV - после активации данного режима устройство автоматически начнёт запись видео за 10 секунд до и после отдачи. В панели навигации появится значок RAV.
- Регулировка яркости дисплея окуляра
- Защита матрицы от "перегрева" - при активации функции объектив автоматически закрывается, если в кадр попадают объекты с высокой температурой, чтобы защитить сенсор устройства.
- Функция коррекции битых пикселей
Всё это делает использование прицела более удобным и расширяет его возможности.
Вы можете настроить прицел в соответствии с вашими предпочтениями или особенностями эксплуатации.
Объектив прицела, болометрическая матрица и её чувствительность
Германий (Ge) из которого сделана линза объектива прицела Artelv Electron 2,4x, F25mm, 384x288 прозрачен для инфракрасного спектра, поэтому широко применяется в тепловизионных приборах как элемент, пропускающий излучение на детектор прибора.
Матрица представляет собой приемник, регистрирующий информацию об интенсивности энергии инфракрасного излучения объектов и преобразования ее в цифровой сигнал, поступающий на AMOLED
-дисплей.
При производстве болометрических матриц применяется оксид ванадия (VОx), имеющий высокий коэффициент электрического сопротивления при изменении температуры.
Матрица прицела с разрешением 384х288 позволяет добиться высокого показателя чувствительности
NETD на уровне
<17,5 мК (погрешность +/- 2,5 мК), что отражает наименьшую разницу температур в пределах одного пикселя.
Поэтому тепловизор обеспечивают изображение с высокой детализацией всех объектов местности.
Баллистический калькулятор прицела автоматически рассчитает точку попадания пули на основе данных, полученных с помощью встроенного лазерного дальномера и данных о типе боеприпаса.
Важная инновация - для предотвращения механических повреждений и царапин на германиевую линзу нанесено
DLC покрытие, представляющее собой алмазоподобный углерод.
Также нанесено
AR-покрытие (anti reflective) для просветления линз в инфракрасном диапазоне, что обеспечивает максимальную трансмиссию ИК-волн через объектив на болометрическую матрицу.
Съемная аккумуляторная батарея
18650, обеспечивающая питание прицела, имеет высокую производительность и почти 6-часовое непрерывное время работы прицела.
При этом прицел способен работать при экстремально низких температурах до -30°С и при высоких температурах до +55°С.
Встроенная память объемом 32 Гб с возможностью фото- и видеозаписи, функция видеозаписи может активироваться в момент выстрела.
Приложение для быстрого обмена данными через Wi-Fi и хранения информации на смартфоне.
У пользователя прицела имеется возможность настройки изображения (сцены, цветовые палитры), а так же возможность настройки "горячих" кнопок управления для более удобной работы.
Одним из ключевых преимуществ модели является оптимизированный баллистический расчет с автоматической коррекцией прицельной марки в зависимости от замеренной дистанции.
Он автоматически выполняет анализ компенсации угла наклона, учитывает траекторию и тип пули, что важно для охоты где стрельба осуществляется на большие расстояния.
Кроме того, баллистический калькулятор позволяет настраивать цвет предполагаемой точки попадания.
Баллистический калькулятор позволяет ввести множество переменных для расчёта баллистической траектории пули для ведения эффективной и безопасной стрельбы:
- Атмосферные условия стрельбы: текущую температуру, влажность и давление воздуха.
Также можно включить расчёт атмосферного давления в зависимости от текущей высоты над уровнем моря.
- Винтовка:
а) Выбор шага нарезов: 1...99 дюймов, значение по умолчанию 10 дюймов (единица измерения: дюймы)
б) Направление нарезов ствола: Левое/Правое (умолчанию направление «Правое»)
в) Дистанция пристрелки: 0...9999 м (значение по умолчанию 100 м)
г) Высота прицела над осью канала ствола: 0...999 мм (значение по умолчанию 50 мм)
- Тип пули:
Список типов пуль: по умолчанию из списка задана 17 HMR 15.5gr NTX, также можно добавить пользовательскую настройку пули:
Длина пули: 1...999,99 мм, регулируется стрелками вверх или вниз
Диаметр пули: 0,01...99,99 мм, регулируется стрелками вверх или вниз
Вес пули: 0,01...999,99 г, регулируется стрелками вверх или вниз
Выбор баллистической модели (G1, G7...), регулируется стрелками вверх или вниз
Баллистический коэффициент: 0,01...9,99, регулируется стрелками вверх или вниз
Начальная скорость пули: 0...9999 м/с, регулируется стрелками вверх или вниз
- Атмосферные и географические условия:
Температура воздуха: диапазон регулировки -99...+99°С со стрелками вверх и вниз (по умолчанию +15 °С)
Относительная влажность воздуха: 0...99 % (значение по умолчанию 78%)
Атмосферное давление: 0...999 мм рт. ст. (значение по умолчанию 750 мм рт. ст.)
Высота над уровнем моря: -99999...+99999 м (значение по умолчанию 0 м), можно настроить только после включения расчёта атмосферного давления в зависимости от текущей высоты над уровнем моря.
Расчёт атмосферного давление от высоты: Включено/Выключено
Настроить на погоду пристрелки: Включено/Выключено
- Дистанция: 0...9999 м (значение по умолчанию 100 м)
- Углы прицеливания: -89°...+89° (значение по умолчанию 0°)
- Скорость ветра: 0...99 м/с (значение по умолчанию 0 м/с)
- Направление ветра: 0...359°, значение по умолчанию 0° (при 0° - ветер дует в объектив прицела)
- Цвет маркера прицеливания с учётом баллистической поправки: зеленый, белый, чёрный, красный, синий
- Деривация: учитывать/Не учитывать (по умолчанию «Не учитывать»)
Как вы видите, прицел имеет достаточно "тонкие" настройки баллистического калькулятора, недоступные многим другим производителям данных прицельных комплексов.
Корпус прицела выполнен из магниевого сплава с толщиной стенок - 2,5 мм, что обеспечивает стойкость к физическим деформациям и температурным воздействиям.
Внутренние оптические и электронные компоненты надёжно защищены от влажности, воды, песка и пыли по классу защиты IP67. Это полностью исключает образование конденсата и коррозии внутри корпуса.
Оптические составляющие так же защищены от проникновения влаги. Прицел создан с расчётом на использование в экстремальных погодных условиях и выдерживает отдачу боеприпасов с дульной энергии до 7000 Дж.
Основные технические характеристики Electron 2,4x, F25mm, 384x288
- Размер матрицы: 384x288
-
Плотность пиксельной сетки матрицы: 12 um
-
Диапазон увеличения (кратности): 2,4x...9,6x
- Цифровая кратность: 1x / 2x / 4x
-
Удаление выходного зрачка: 45 мм
-
Чувствительность сенсора NETD: <17,5 mK (±2.5 mK)
-
Частота смены кадров: 50 Герц
-
Материал объектива: германий
-
Фокусное расстояние объектива: F25мм
-
Угол поля зрения: 10,5 х 7,9 градусов
-
Дисплей, разрешение дисплея: AMOLED, 1024x768
- Питание: аккумулятор 18650
-
Внешнее питание: USB Type-C
-
Дальномер: лазерный, до 1200 м
-
Длина волны лазерного дальномера: 905 nm
-
Диоптрийная коррекция, диоптрии: -5 / +5
-
Класс защиты корпуса прицела: IP67
-
Материал корпуса: магниевый сплав
-
Минимальная дистанция фокусировки, м: 2,5
-
Память устройства: 32Gb
-
Запис фото и видео со звуком: Да
- Запись выстрела: RAV
-
Рабочая температура: -30°C...+55°C
-
Ударная стойкость на боеприпасах с энергетикой: до 7000 Дж
-
Размеры, мм: 196x62x90
-
Вес: 585 грамм
-
Рабочие характеристики по распознаванию и обнаружению:
Обнаружение человека - 1280 м
Распознание человека - 320 м
- Гарантия на прицел: 3 года

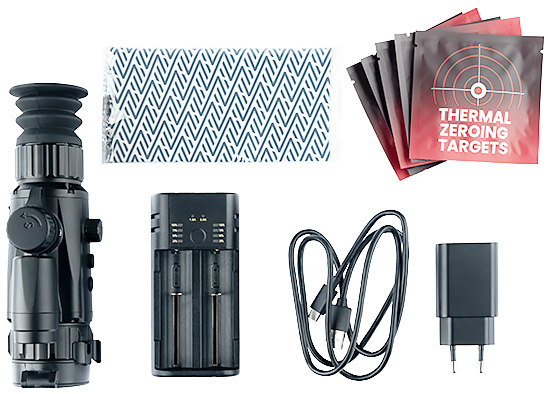

В комплект поставки входит:
- Тепловизионный прицел
- Кронштейн быстросъемный на Picatinny
- Зарядное устройство для аккумуляторов 18650
- Адаптер питания Кабель USB-A => USB-C
- 2 шестигранных ключа
- Винты для установки кронштейна

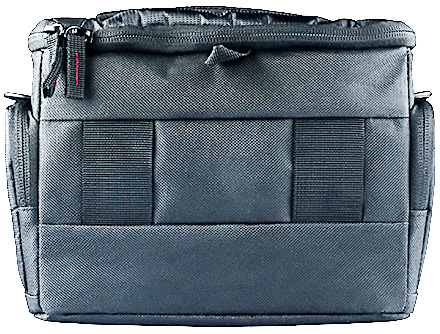

- Сумка для переноски
- Руководство по эксплуатации
- Тепловая мишень для пристрелки
- Салфетка для линз
- Чехол от дождя
